Sistem informasi radiologi dan PACS untuk rumah sakit
SIRAD mencatat order pemeriksaan, menerima citra dari alat modalitas, dan menyiapkan lembar ekspertise sampai PDF hasil. Semuanya berjalan di server rumah sakit Anda.
- Di server rumah sakit
- Dipasang dengan Docker dan PostgreSQL. Berjalan di jaringan lokal tanpa layanan cloud.
- Kode LOINC Radiologi Kemkes
- Setiap prosedur dipetakan ke Terminologi LOINC Radiologi v1.0.
- DICOM C-STORE dan DICOMweb
- Citra dari alat langsung cocok ke order lewat accession number.
- Indikator SPM radiologi
- Dihitung otomatis dengan acuan Kepmenkes 129/2008.

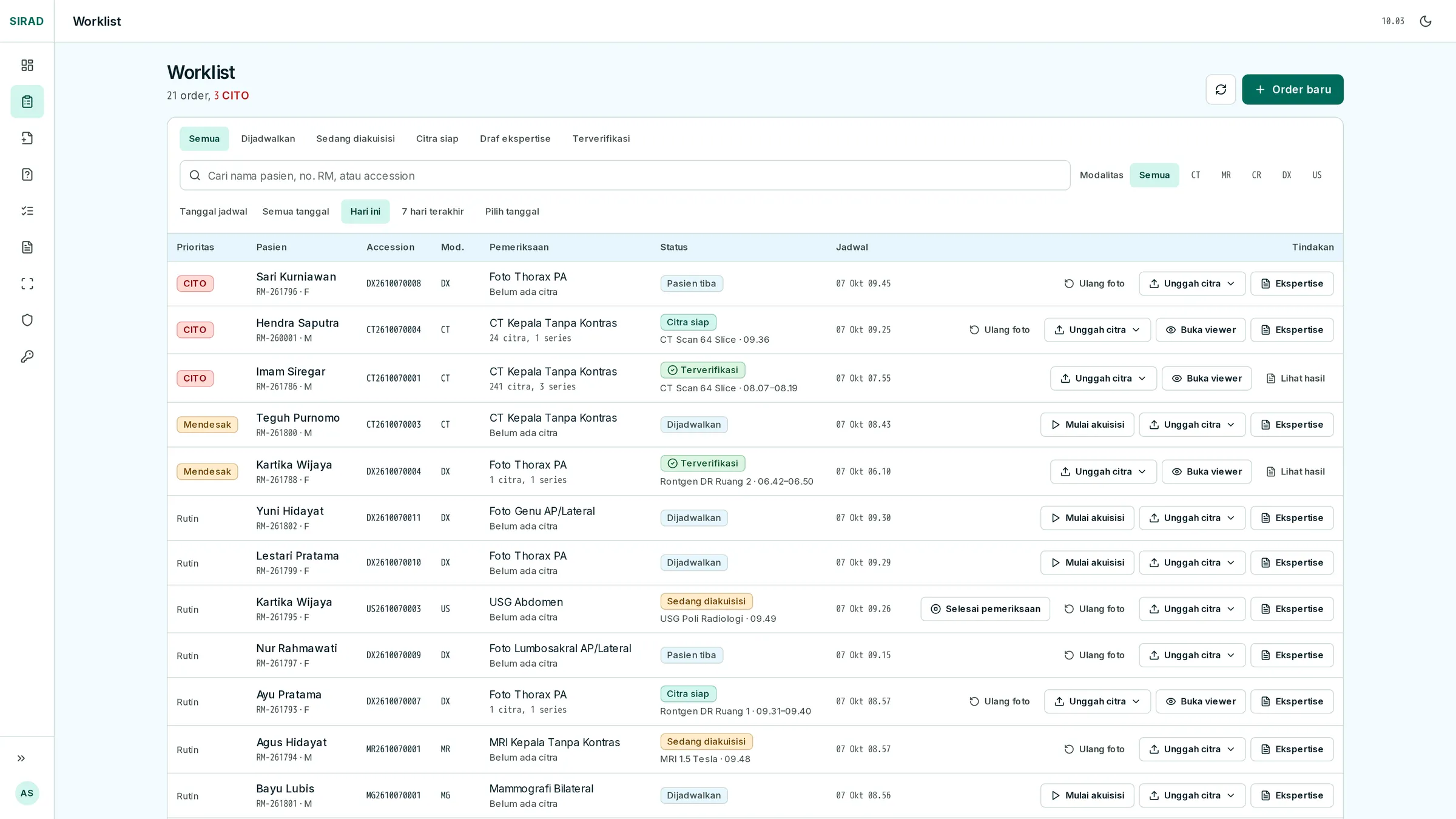

Satu order, dari pendaftaran sampai hasil
Setiap pemeriksaan mengikuti lima tahap yang sama. Perubahan status tercatat dengan waktu dan sumbernya, sehingga waktu tunggu bisa dihitung tanpa rekap manual.

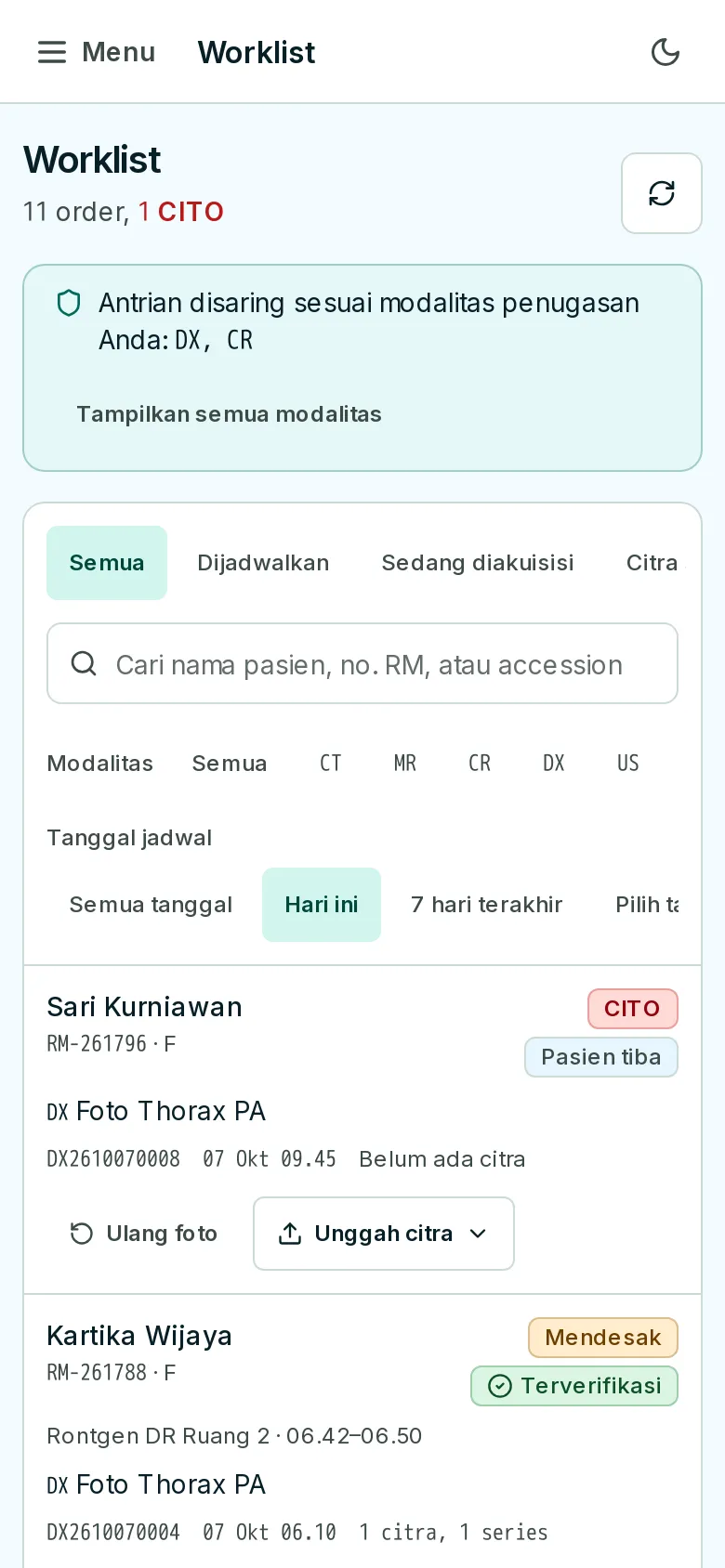

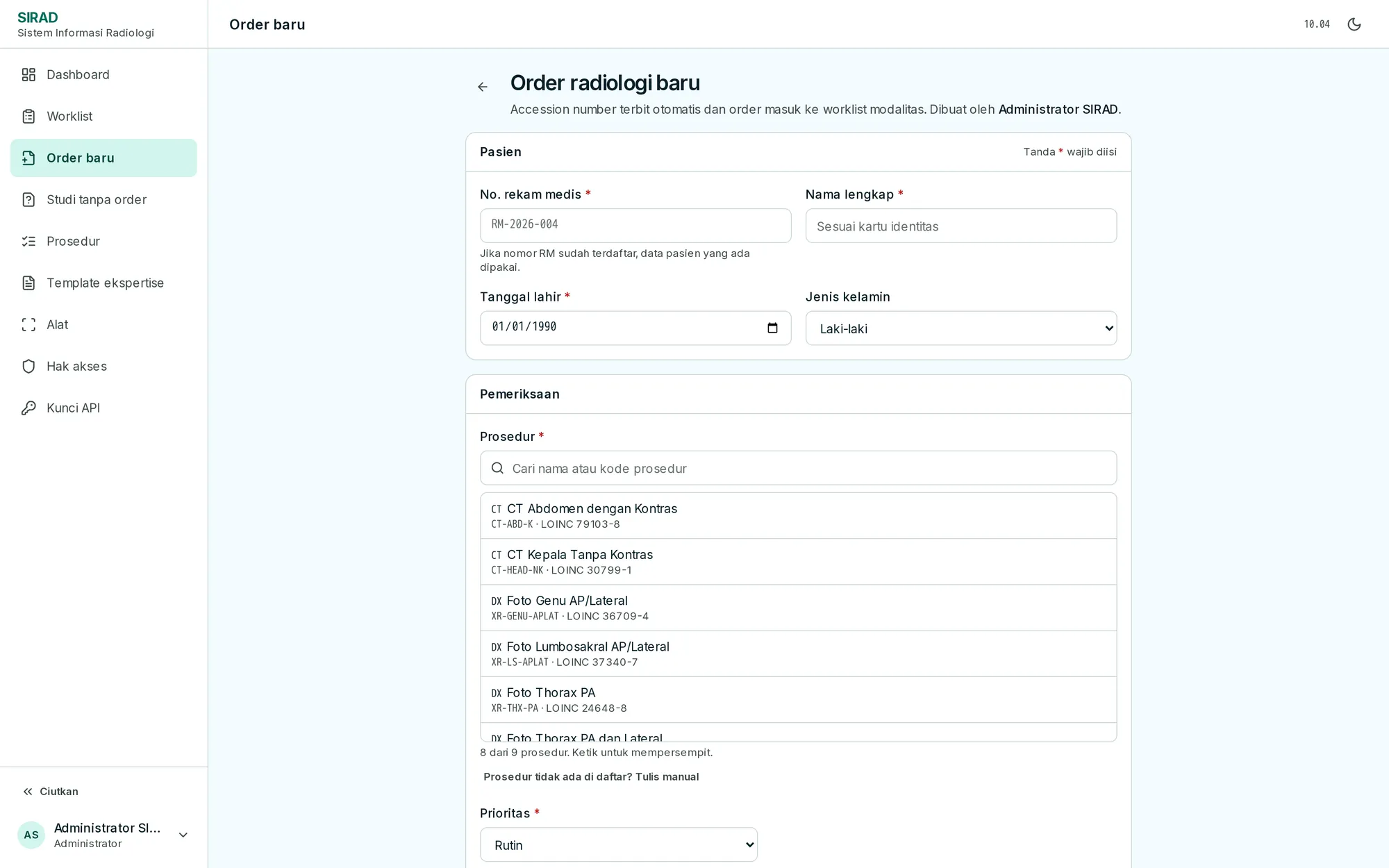

Order masuk
Dari form di SIRAD atau dari SIM RS lewat API. Accession number terbit otomatis dengan format modalitas, tanggal, dan nomor urut, misalnya CT2610070004.
Pasien diperiksa
Radiografer menandai pasien tiba, mulai, dan selesai diperiksa di alat tertentu. Waktunya tercatat untuk menghitung waktu tunggu dan utilisasi alat.
Citra masuk PACS
Alat DICOM mengirim citra ke SIRAD dan citra langsung tercatat di order yang sama. Foto film atau layar dari alat tanpa DICOM diunggah dan diubah menjadi DICOM. Citra tanpa order masuk daftar tersendiri untuk dicocokkan.
Radiolog membaca
Citra dibuka di viewer DICOM dari browser, lengkap dengan pengukuran dan citra kunci untuk dilampirkan ke laporan.
Ekspertise diverifikasi

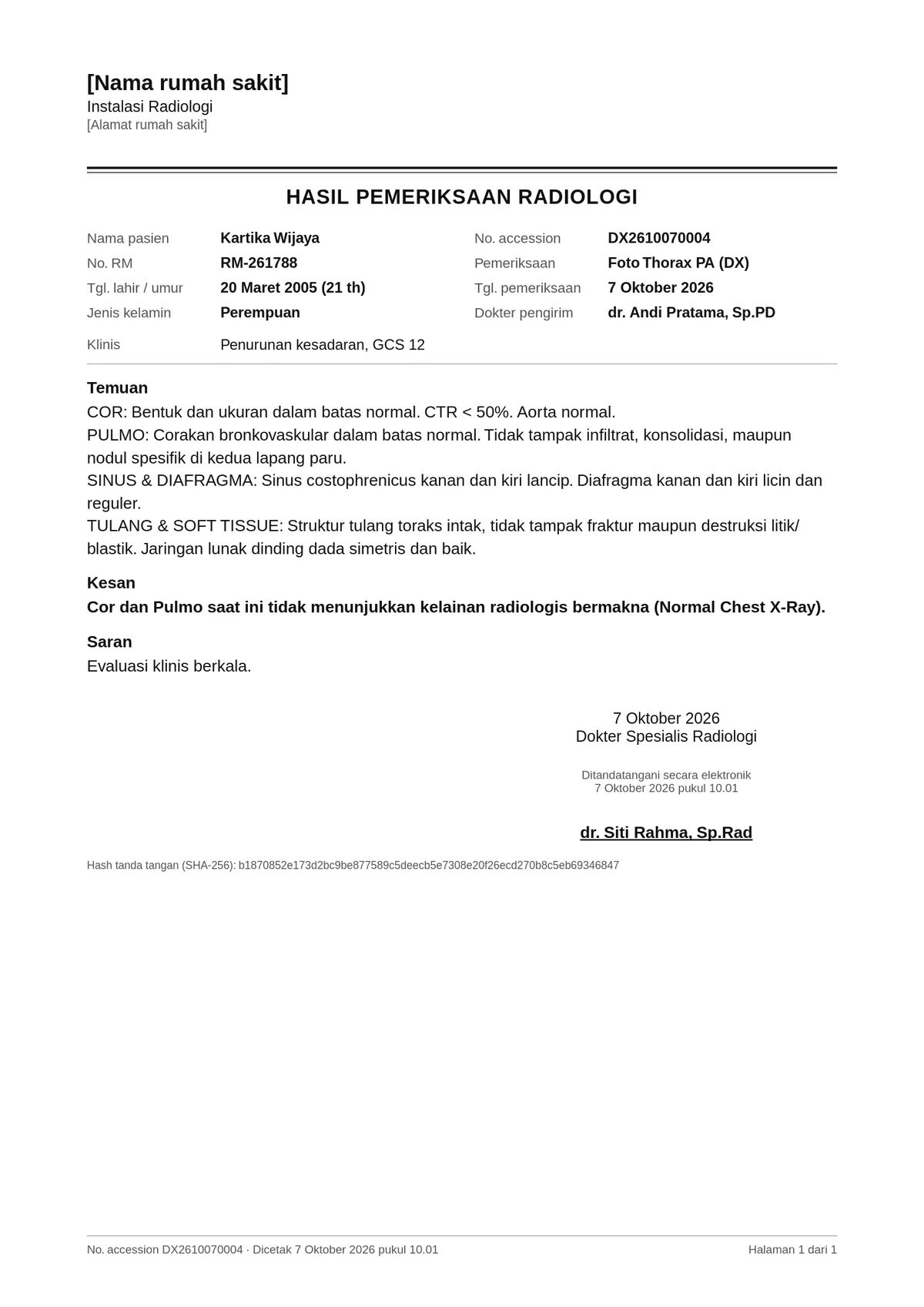

Radiolog menulis temuan dan kesan, bisa mulai dari template normal, lalu memverifikasi. Hasil terkunci dan siap dicetak sebagai PDF atau diambil SIM RS.

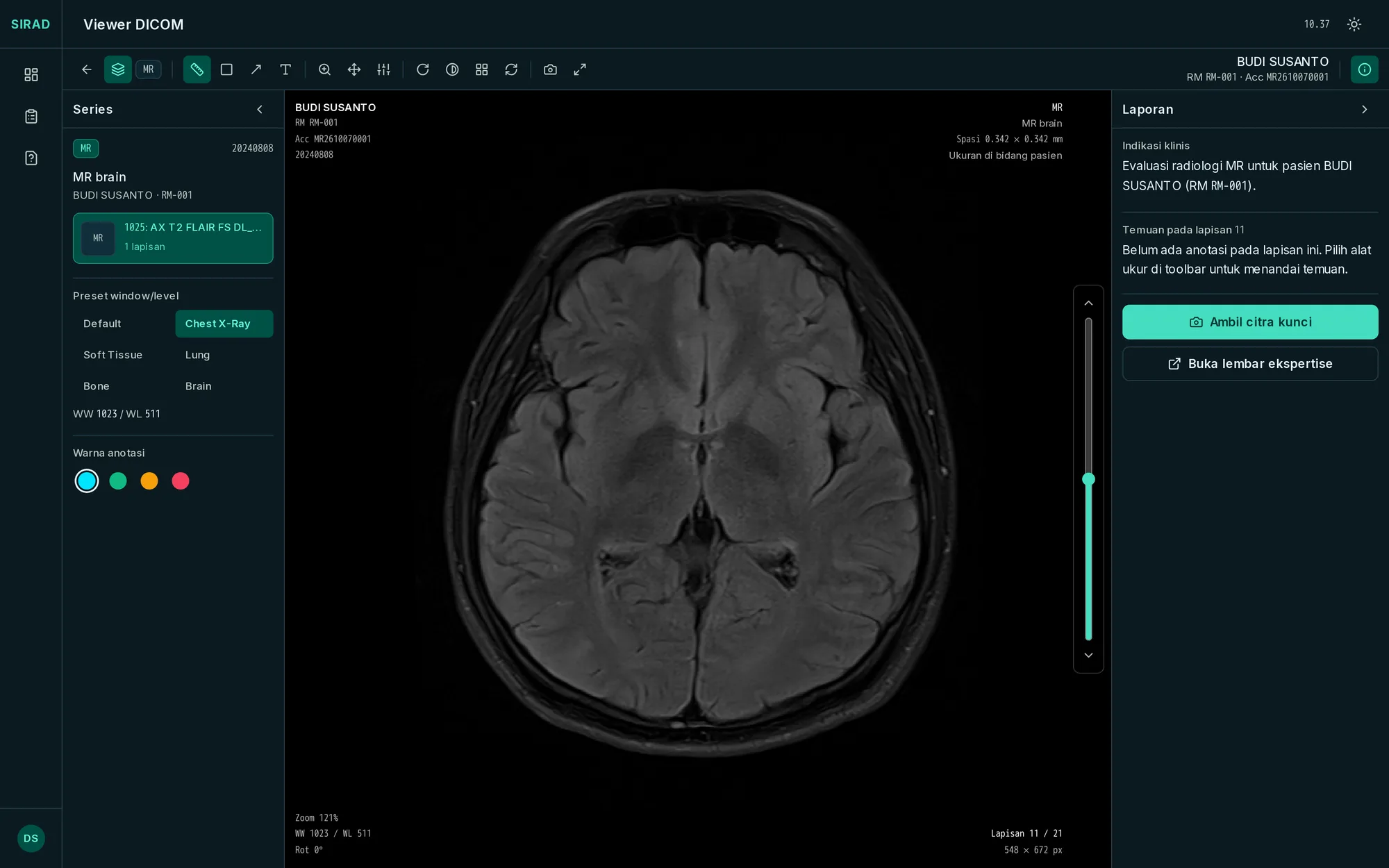

Viewer DICOM untuk ruang baca
Radiolog membuka citra dari browser tanpa memasang aplikasi. Mode gelap disiapkan untuk ruang baca, dan area citra selalu hitam murni.
- Window dan level dengan preset Brain, Bone, Lung, Soft Tissue, dan Chest
- Penggaris dalam milimeter bila pixel spacing tersedia
- ROI kotak dengan luas area, panah, dan teks
- Zoom, geser, putar, dan invert
- Gulir antar slice dan cine dengan kecepatan yang bisa diatur
- Citra kunci beranotasi yang ikut tercetak di PDF ekspertise

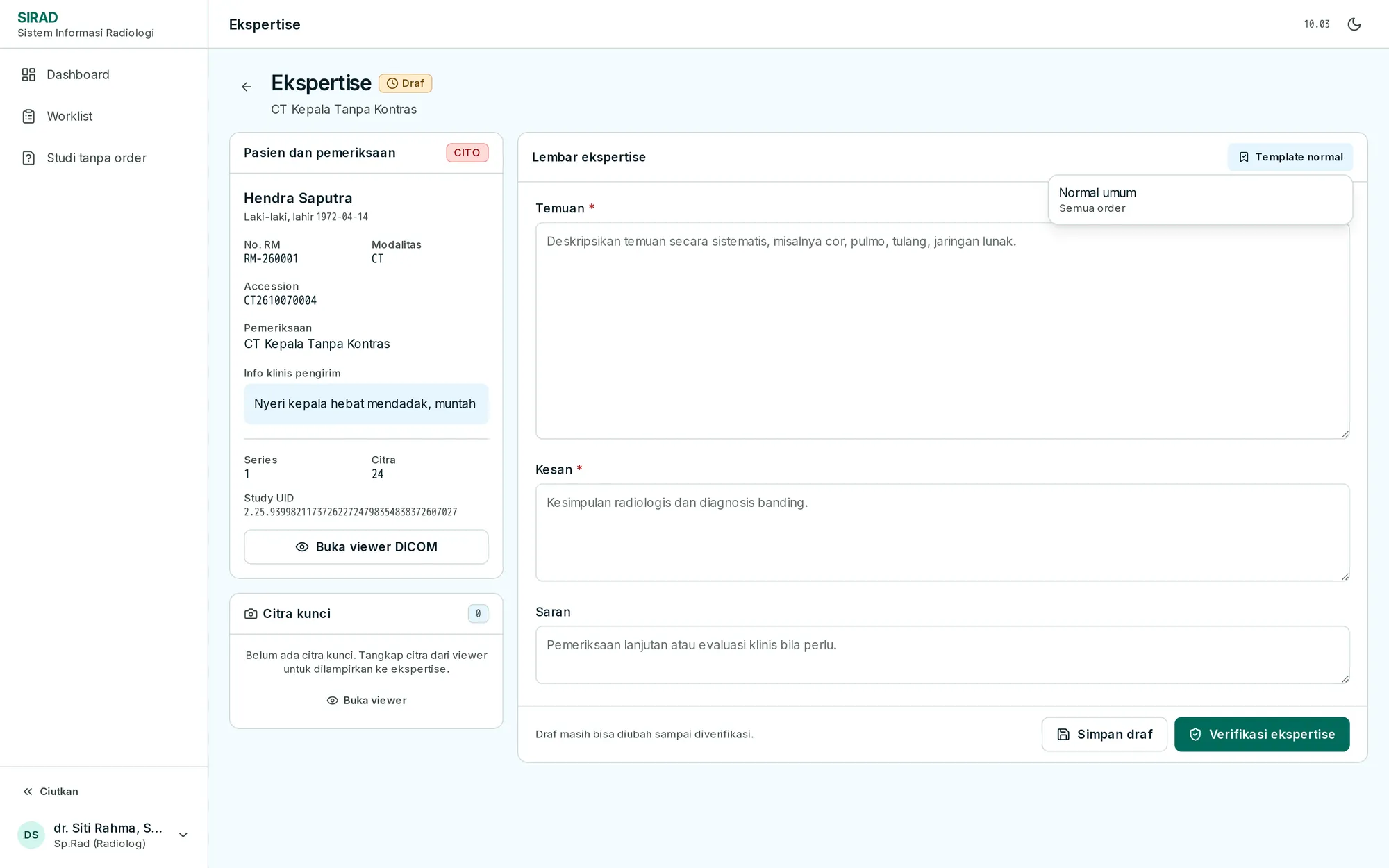

Ekspertise lebih cepat untuk pemeriksaan normal
Admin atau radiolog menyusun template normal untuk satu prosedur, satu modalitas, atau semua order. Di lembar ekspertise, radiolog hanya melihat template yang cocok dengan order itu, memilih, lalu menyesuaikan temuan.
- Draf, lalu verifikasi
- Draf masih bisa diubah. Setelah diverifikasi, laporan terkunci dan PDF mencantumkan waktu verifikasi serta hash SHA-256 isi laporan.
- Citra kunci ikut tercetak
- Citra yang ditangkap dari viewer, beserta keterangannya, dilampirkan ke laporan dan PDF.
- Hasil untuk SIM RS
- SIM RS mengambil ekspertise final dalam JSON atau PDF lewat API, tanpa ekspor manual.

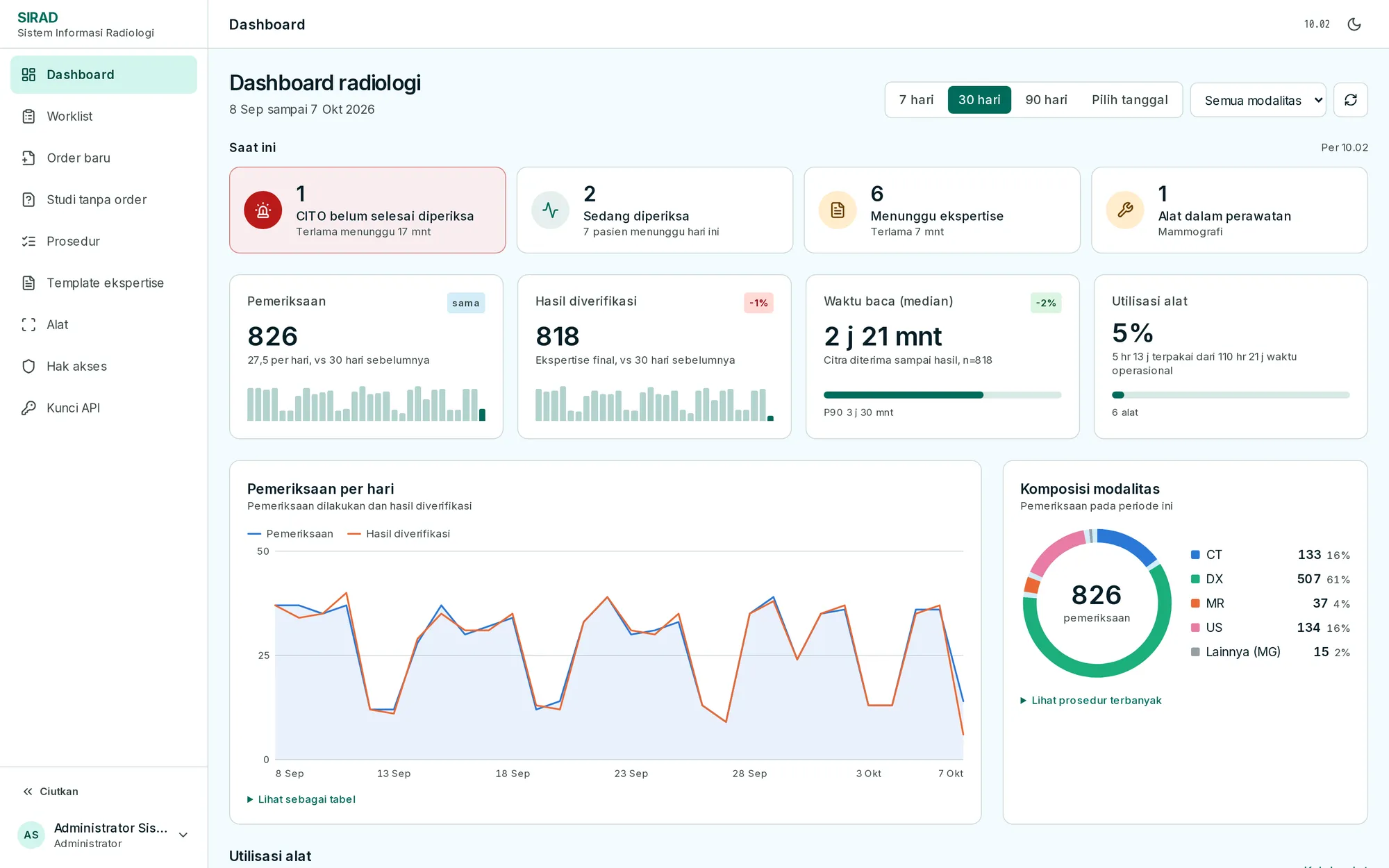

Angka mutu tanpa rekap manual
Dashboard dihitung dari catatan status setiap order, jadi angkanya mengikuti pekerjaan yang benar-benar terjadi.
Saat ini
- CITO yang belum selesai dan berapa lama menunggu
- Antrean per modalitas dan antrean baca
- Pemeriksaan yang berjalan lebih dari 60 menit
- Studi tanpa order dan alat dalam perawatan

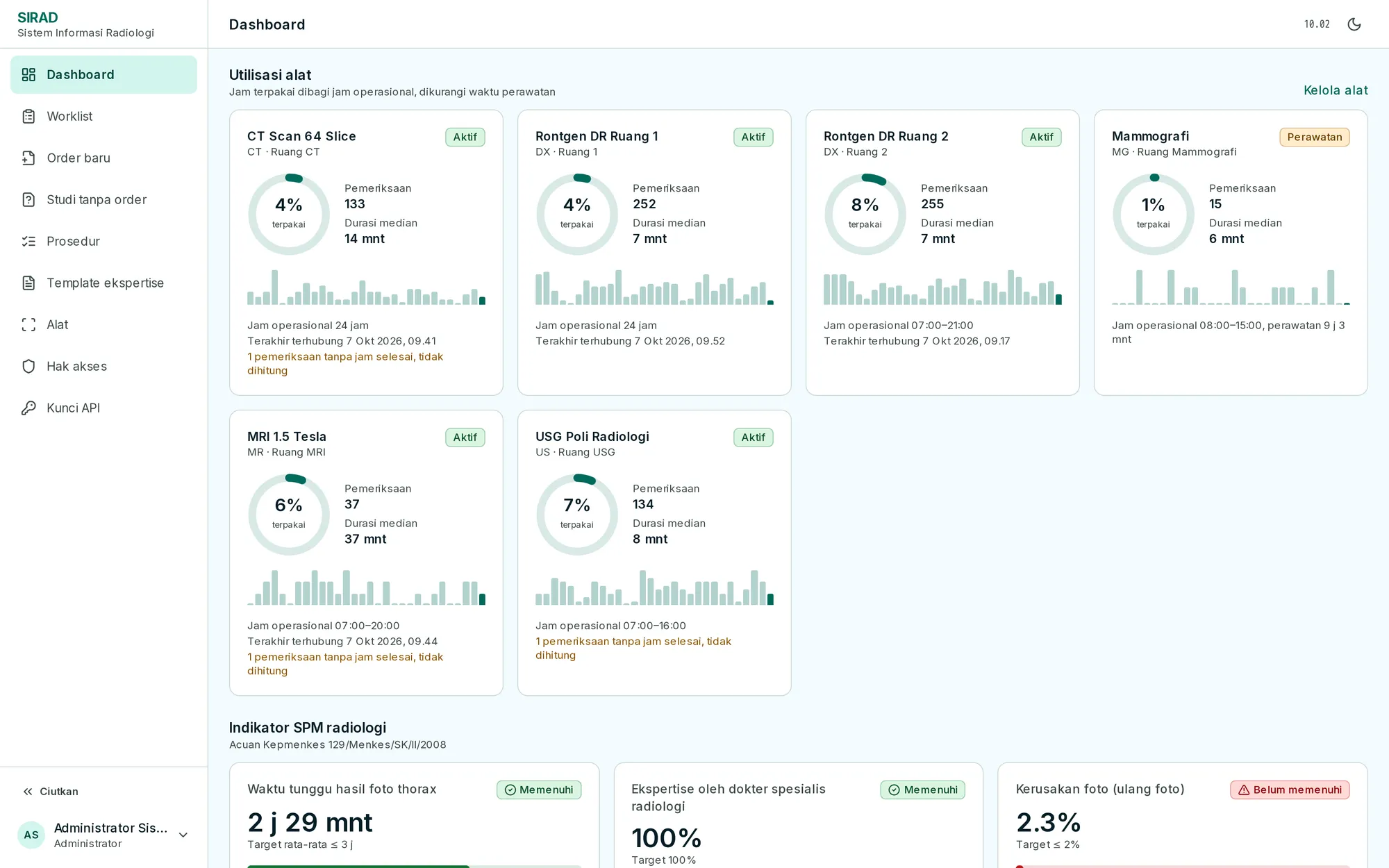

Kinerja
- Waktu tiap tahap (median dan P90), CITO dibanding non-CITO
- SPM: hasil foto thorax paling lama 3 jam, ekspertise oleh dokter spesialis radiologi 100%, kerusakan foto paling banyak 2%
- Volume per hari dan per prosedur, serta jam sibuk
- Utilisasi tiap alat dan alasan ulang foto
Terhubung dengan sistem yang sudah ada
- SIM RS
- REST API berformat JSON dengan kunci API per sistem. Untuk mengirim order, mengecek status, mengambil ekspertise dalam JSON atau PDF, dan mengirim file DICOM.
- Alat modalitas

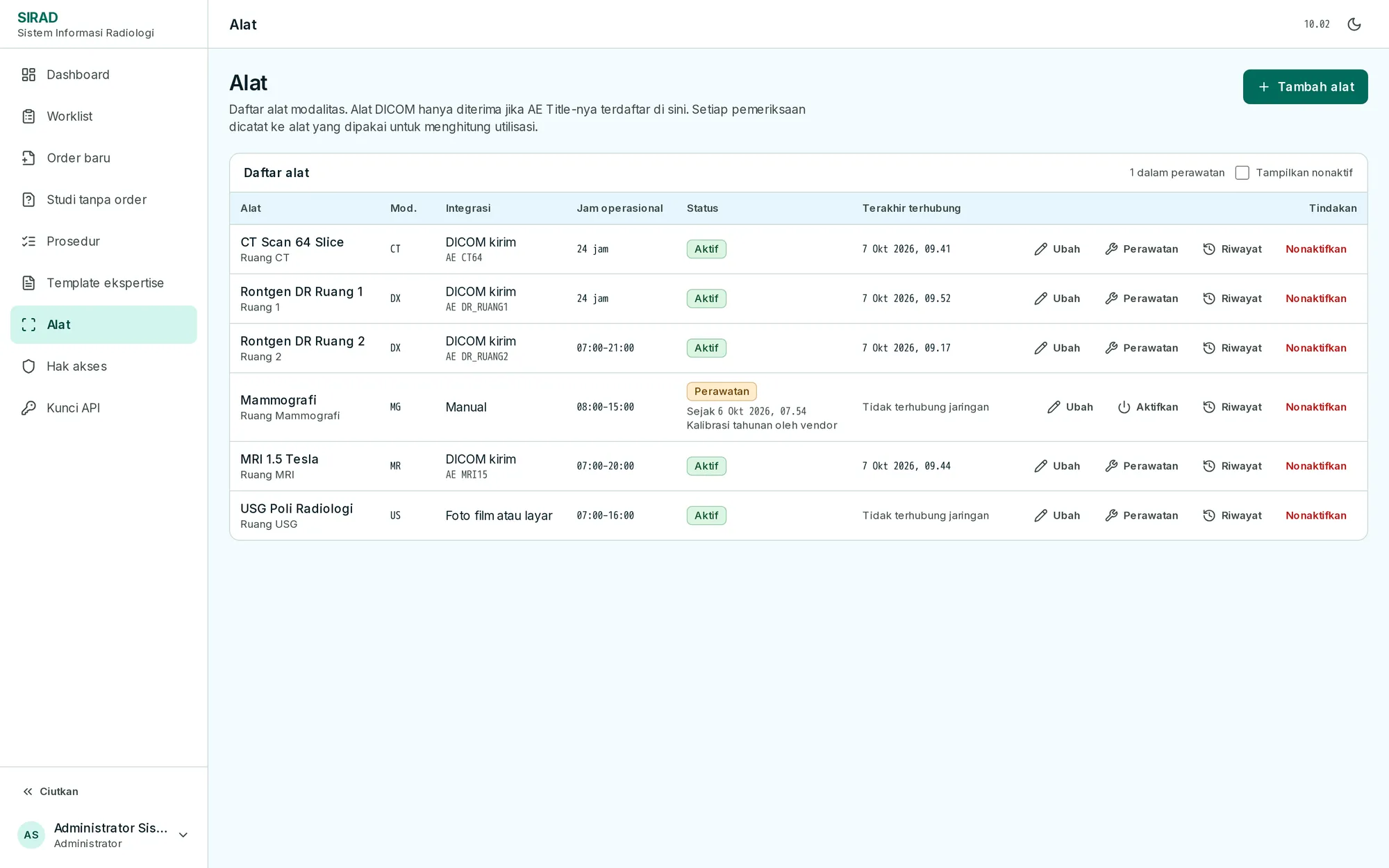

- Menerima C-ECHO dan C-STORE. Setelah alat didaftarkan di menu Alat, hanya AE Title terdaftar yang diterima dan alat yang dinonaktifkan ditolak.
- Viewer atau sistem lain
- DICOMweb QIDO-RS dan WADO-RS untuk mencari studi dan mengambil citra.
- SATUSEHAT
- Kode LOINC dan body site dari Terminologi Radiologi Kemkes tersimpan di setiap order, sehingga siap dipakai saat pengiriman ke SATUSEHAT dibangun.
- Alat tanpa DICOM
- Foto film atau layar dalam format JPEG atau PNG diubah menjadi DICOM Secondary Capture dan masuk ke order yang sama.
Dipasang di rumah sakit, diakses dari browser
SIRAD dijalankan dengan Docker Compose di server rumah sakit: database PostgreSQL, layanan backend, dan aplikasi web. File citra disimpan di penyimpanan server tersebut, sehingga data pasien tidak keluar dari jaringan rumah sakit.
Ada empat peran pengguna: admin, dokter spesialis radiologi, radiografer, dan dokter pengirim. Admin mengatur izin tiap peran, misalnya siapa yang boleh memverifikasi ekspertise atau mengunggah citra.
Staf membuka SIRAD dari browser di komputer, tablet, atau HP yang terhubung ke jaringan rumah sakit.
Pertanyaan yang sering diajukan
Apakah SIRAD bisa terhubung dengan SIM RS kami?
Bisa, lewat REST API berformat JSON dengan kunci API. SIM RS mengirim order (data pasien dan kode prosedur) dan mengambil hasil ekspertise dalam bentuk JSON atau PDF. Kunci API dibuat, dibuat ulang, dan dicabut dari menu admin. HL7 v2 dan FHIR belum didukung.
Alat modalitas apa saja yang bisa terhubung?
Alat yang bisa mengirim citra DICOM (C-STORE) ke SIRAD, seperti CT, MRI, dan rontgen digital. Saat ini SIRAD menerima citra tanpa kompresi. Alat tanpa keluaran DICOM tetap bisa dipakai: foto film atau layarnya diunggah lalu diubah menjadi DICOM. Modality Worklist (MWL) dan MPPS belum tersedia.
Di mana data pasien dan citra disimpan?
Di server rumah sakit Anda. SIRAD dipasang dengan Docker, memakai database PostgreSQL, dan menyimpan file citra di penyimpanan server tersebut. Sistem berjalan di jaringan lokal rumah sakit tanpa layanan cloud.
Apakah SIRAD sudah mengirim data ke SATUSEHAT?

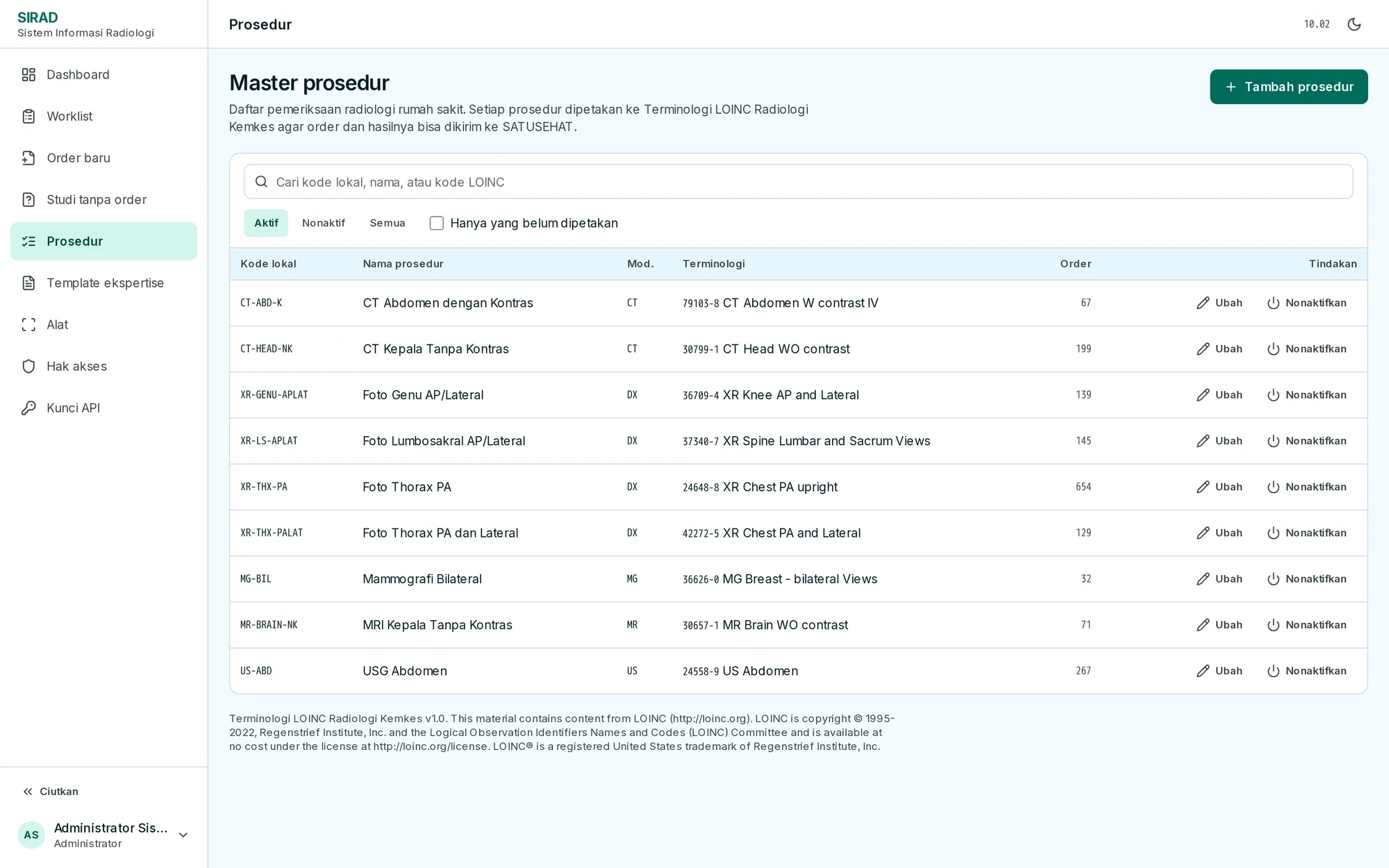

Belum mengirim langsung. Setiap prosedur di master prosedur dipetakan ke Terminologi LOINC Radiologi Kemkes v1.0, sehingga kode yang dibutuhkan SATUSEHAT sudah ada di setiap order dan ikut keluar lewat API.
Apakah tanda tangan di PDF ekspertise tersertifikasi?
Belum. Saat radiolog memverifikasi, SIRAD mengunci laporan dan mencetak waktu verifikasi serta hash SHA-256 isi laporan di PDF. Ini belum tanda tangan elektronik tersertifikasi seperti BSrE.
Apakah bisa dibuka dari tablet atau HP?
Bisa. SIRAD dibuka dari browser, dan tampilannya menyesuaikan lebar layar. Perangkat perlu terhubung ke jaringan tempat server SIRAD dipasang.
Berapa biayanya?
Biaya bergantung pada jumlah alat yang dihubungkan, jumlah pengguna, dan kebutuhan pemasangan. Kirim permintaan demo, kami hitung setelah tahu kondisi instalasi radiologi Anda.
Lihat SIRAD bekerja dengan alur rumah sakit Anda
Ceritakan alat dan sistem yang sudah ada. Kami tunjukkan alur dari order sampai PDF hasil, lalu membahas kebutuhan pemasangannya.
